Паяльная станция с феном как работать. Паяльник или паяльный фен? Изготавливаем своими руками

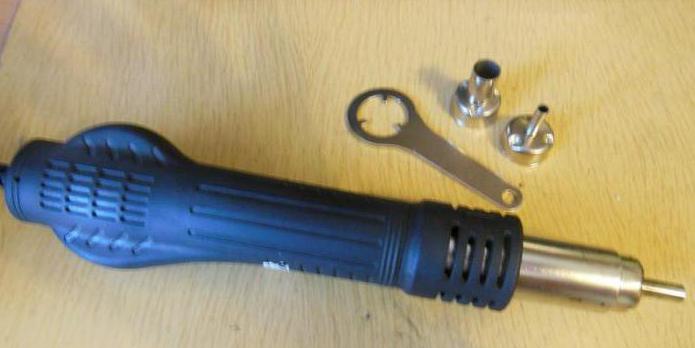

Поддавшись искушению, прикупил на AliExpress термовоздушный паяльный фен. Цена вопроса 600 рублей. Соответственно приступил к организации соответствующей «обвязки» устройства. Начал с управления вентилятором. Вентилятор в фене рассчитан на питание постоянным током 0,25 А и напряжением 24 вольта. Для этой цели тут исключительно подойдёт импульсный блок питания от принтера Canon К30232, коих в свободной вторичной продаже великое множество, причём за дёшево. И тут главное удобство даже не то, что он на необходимые 24 вольта и выдаёт вполне достаточный ток до 0,7 А, а то, что в схеме уже предусмотрен подстроечный резистор крайне необходимый при настройке выходного напряжения в нужном интервале.


Блок питания от принтера Canon К30232

Свой БП не покупал, был в наличии, правда уже года два как неисправный, но когда действительно понадобился, то его удалось как-то быстренько починить.

Схема блока питания


Принципиальная схема ИБП от принтера Кенон

Если БП в работоспособном состоянии тут самое главное избежать соблазна улучшения и кардинальных доработок. Всё на что нужно обратить своё внимание это смд резистор R25 номиналом 18 кОм. Для начала выпаять его и подпаять на контактные площадки два мягких многожильных провода в изоляции длиной по 15 см. И больше на плате ничего не трогать.


Доработка БП для кулера

А вот с данным конкретным блоком питания, в виду его недавней неисправности, пришлось обойтись менее деликатно – выпаять для верности и полного понимания его настоящего функционирования не только смд резистор R25, но и подстроечный резистор VR21 и выходной стабилитрон ZD21.


Проверка мультиметром БП

Место подстроечника занял переменник на 4,7 кОм, а вместо смд резистора на 18 кОм был установлен переменный резистор на 22 кОм. Подключив в нагрузку электромотор ручной сверлилки и от души погоняв его, выставил переменником 4,7 кОм такое его положение, при котором переменный резистор на 22 кОм в крайнем левом положении ползунка выдавал 5 вольт на выходе, а в крайнем правом положении практически ровно 24 вольта.

Схема подключения фена станции

Схема подключения элементов паяльной станции

Убедившись, что для необходимой регулировки хватит и сопротивления родного подстроечника, вернул его на место. На силовой транзистор, для пущей надёжности, установил небольшой радиатор охлаждения. При этом замечу, что эксплуатироваться в дальнейшем блок питания в родом корпусе не будет. Это, пожалуй, самая наглядная и информативная схема распайки проводов паяльного фена, что удалось найти. На данном этапе интересуют только два провода которые идут к кулеру, один из них коричневый, на него подавать плюс питания, второй синий – минусовой.


Испытания схемы

Итог

Теперь уже подключил вентилятор фена произвёл окончательную настройку. Диапазон регулировки сохранился от 5 до 24 вольт. При 5 вольтах вентилятор фена вращается на минимуме, это даже хорошо, что так получилось, будет типа обязательного дежурного обдува – охлаждения уже обесточенной нагревательной спирали и в момент запуска фена вентилятор включится в работу первым. В итоге положено начало изготовлению аналогового управления термовоздушной паяльной станцией. Автор Babay iz Barnaula.

Как начинающие радиомастера, так и те, кто изрядно поднаторел в этом деле, при пайке радиоэлектронных элементов сталкиваются с некоторыми трудностями. Купленный в магазине недорогой паяльник может «порадовать» перегревом, из-за которого на жале образовывается нагар, что ведет к неполноценному контакту с оловом на плате, также перегревается плата и отслаиваются дорожки. В этой статье напишем, как сделать самодельную паяльную станцию с феном своими руками, предоставив схемы сборки, видео и фотографии.

Данный вариант может считаться наиболее простым и дешевым. Эта конструкция регулирует на паяльнике напряжение, изменяя температуру нагрева жала. Опытным путем определяется производительность нагревателя и положение регулятора.

Процесс пайки можно настроить в соответствии с вашими потребностями и под определенный момент производства. Регулятором напряжения может выступать диммер для люстры. Единственный минус этой идеи – малый диапазон возможных температур на выходе. То есть для пайки лучше бы сделать диапазон напряжений – 200-220 В, а не 0-max. Скорее всего, понадобится доработать схему, добавить к основному резистору резистор «тонкой настройки».


Схема сборки в домашних условиях

Выпрямительный мост в этой схеме позволит поднять напряжение со 220 В на входе до 310 В на выходе. Данный вариант актуален для домашних мастеров, в доме которых низкое электрическое напряжение, что не позволяет паяльнику нагреваться до рабочей температуры. При отсутствии диммера его можно сделать самостоятельно.

Воздушный паяльник

Иногда при пайке нужно заменить SMD элементы, и паяльник с жалом для этого слишком велик. С этой целью применяется воздушное устройство, чей принцип работы аналогичен принципу работы обычного фена : поток воздуха подается принудительно через разогретый элемент к месту пайки, бесконтактно и равномерно разогревая припой.

Воздушный паяльник можно сделать из рабочего старого прибора – вместо жала вставить трубку от антенны, соответствующую старому жалу по размеру. Сделать паяльник так герметичным. Принудительную подачу воздуха обеспечивает аквариумный компрессор, через трубки для капельниц.

Для регулировки температуры воздушного потока можно использовать регулятор напряжения . Наилучший вариант при отсутствии лишнего рабочего паяльника – взять нерабочий инструмент, перемотать под напряжение 8-12 В. Данный способ предпочтителен с точки зрения электрической безопасности. Нихромом для нагревателя здесь может выступать кусок провода, спирали от электроплитки 0,8 мм, который намотан без нахлестов около 30 витков вместо старой. Мощность трансформатора должна быть не меньше 150 Вт.

Более затратным методом регулирования температуры на жале паяльника является поддержание температуры на жале. С этой целью дополнительно устанавливается термопара. Совмещение описанных самоделок позволит сделать универсальную паяльную станцию. Устройство будет иметь регулятор напряжения, с помощью которого регулируется вход на трансформаторе, что изменяет мощность нагревателя.

Когда нужно выпаять большую микросхему, и ее для этого нужно хорошенько и равномерно прогреть, рекомендуется работать самодельным термическим феном с регулятором температуры. Еще можно изготовить инфракрасную паяльную станцию, для чего нужны:

  • спираль нихрома;
  • керамический патрон для лампы.

Нихром подключен к понижающему трансформатору. Контроль температуры на поверхности деталей осуществляется терморегулятором.

Общие характеристики и принцип работы

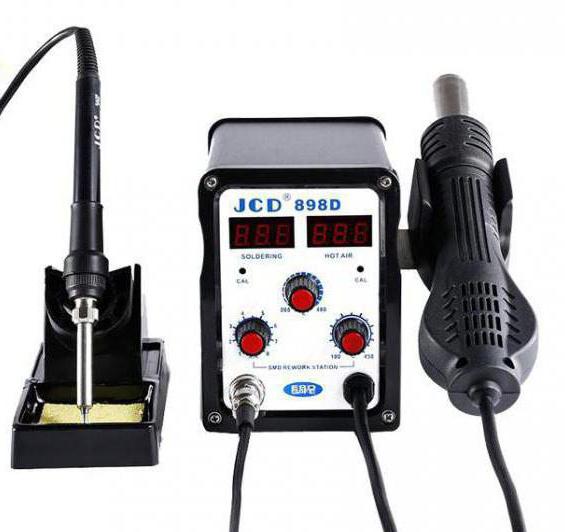

В схему паяльной станции с феном входит блок и манипулятор-термофен, где нагревается воздух. Устройства используются для ремонта сотовых телефонов и бытовой техники. Способы формирования потока воздуха такие:

Главным образом компрессорные станции отличаются от турбинных тем, что последние могут сформировать больший воздушный поток, но недостаточно проталкивают воздух через узкие отверстия. Компрессорные же станции более эффективны, когда воздух должен пройти через узкие насадки, используемые для пайки в труднодоступных местах.

Принцип работы станции: поток воздуха проходит через спиралевидный или керамический нагреватель в трубке термического фена, нагревается до требуемой температуры и через специальные насадки выходит на обрабатываемую деталь. Термофен способен обеспечить температуру воздуха 100-800°C. В современных станциях температура, мощность и направление воздушного потока легко регулируются.

В сравнении с прочими станциями (в частности, инфракрасными), недостатки термовоздушных станций следующие:

  • Поток воздуха может сдуть мелкие детали.
  • Неравномерный прогрев поверхности.
  • Требуются дополнительные насадки.

Преимуществом же является то, что турбовоздушные станции гораздо дешевле других.

В домашних условиях проще и дешевле сделать станцию с феном на вентиляторе, где роль нагревателя играет спираль. Керамический нагреватель стоит дорого, а в случае резких изменений температуры может потрескаться. Компрессор сложно сконструировать самостоятельно, и его нельзя присоединить к фену, поэтому от главного блока придется проводить трубу для воздуха, что добавляет неудобств.

Нагнетателем послужит малогабаритный вентилятор (подойдет кулер от блока питания компьютера) возле ручки термического фена. К нему присоединяется трубка, в которой воздух нагревается и выходит на паяемый элемент. На торце кулера вырезается отверстие, через которое в трубку с нагревателем попадает воздух. С одной стороны кулер плотно закрывается, чтобы воздух во время работы шел лишь в трубку, а не выходил наружу. Нагнетатель монтируется в задней части фена.

Нагреватель собрать гораздо труднее . Нихромовая проволока спиралью накручивается на основание. Витки соприкасаться друг с другом не должны. Длина спирали рассчитывается из расчета того, что ее сопротивление должно равняться 70-90 Ом. Основанием может служить основание с низкой теплопроводностью и большой стойкостью к высоким температурам.

При конструировании фена много разных деталей могут быть взяты из старых домашних фенов. В каждом, даже простом и дешевом, устройстве есть слюдяные пластины, из которых для спирали собирается крестообразное основание. Также используются основания старых паяльников либо галогенных ламп для прожекторов. Основание на 5-7 см должно быть не занятым спиралью. От спирали по основанию отводятся концы. Затем эта часть плотно обматывается жаропрочной тканью.

Далее, из фарфора, керамики и подобных материалов делается трубка. Диаметр рассчитывается так, чтобы между ее внутренними стенками и спиралью оставался маленький зазор. Сверху на сопло наклеиваются термоизоляционные материалы:

  • стекловолокно;
  • асбест;
  • прочее.

Изоляция обеспечит больший КПД фена и позволит спокойно брать его руками.

Нагревательный элемент и трубка-сопло по отдельности соединяются с нагнетателем таким образом, чтобы воздух шел в сопло, а нагреватель находился внутри сопла посередине. Место скрепления сопла и нагнетателя изолируется во избежание пропускания воздуха.

По форме получившаяся конструкция напоминает пистолет. Для удобства к корпусу можно прикрепить держатели и ручки. Специальные насадки покупаются или вытачиваются из термостойкого металла. От изготовленного фена к главному блоку должны отходить четыре провода и выходить из задней части фена. Их рекомендуется собрать вместе и изолировать повторно.

В корпусе блока размещаются два реостата, один из которых регулирует мощность потока воздуха, а другой – мощность нагревательного элемента. Лучше, если выключатель для нагревателя и нагнетателя будет общим. Завершающее действие – устройство выхода для розетки.

Техника безопасности и правила использования

Паяльная станция-фен – довольно удобное приспособление, которое можно собрать самостоятельно. Несмотря на имеющиеся недостатки, это вполне пригодное устройство для ремонта бытовой техники.

Каждый, кто пробовал заниматься ремонтом электроники, пришел к осознанию того, что одного лишь паяльника будет мало. Некоторые SMD элементы просто невозможно выпаять без помощи термовоздушного фена. Именно поэтому со временем приобретается паяльная станция, которая включает в себя и то и другое. Большинство дешевых вариантов редко соответствуют индивидуальным предпочтением. Поэтому термовоздушная паяльная станция своими руками не является чем-то недостижимым. В статье будут рассмотрены различные варианты паяльных станций, а также процесс самостоятельной сборки.

Что такое паяльная станция

Если говорить просто, то простая паяльная станция состоит из нескольких основных блоков:

  • блок питания;
  • блок управления;
  • индикаторы;
  • манипуляторы.

Блок питания может быть импульсным или трансформаторным. Первый имеет меньшие габариты и способен выдавать большую мощность. Трансформаторный блок питания имеет характерный звук при работе и для большой мощности требует больших габаритов. В некоторых случаях трансформаторный блок показывает себя более надежным, но это напрямую влияет на вес и габариты паяльной станции. Блок управления паяльной станцией состоит из платы, на которой находятся микроконтроллеры, переменные резисторы и другие элементы, которые отвечают за обратную связь, а также за формирование выходного сигнала для манипуляторов.

В качестве манипуляторов на паяльной станции могут использоваться:

  • паяльник;
  • инфракрасная головка.

На лицевой панели станции располагаются индикаторы. Они выводят показания датчиков температуры, которые находятся в манипуляторах. В большинстве случаев требуется дополнительная калибровка для достижения правильных показаний.

Разновидности станций

Все паяльные станции можно разделить на две большие группы:

  • термовоздушные;
  • инфракрасные.

Каждая из них заточена под свои задачи. В большинстве случаев при проведении профессиональных ремонтах требуется обе разновидности паяльных станций. Первая представляет собой небольшой блок, который имеет один или два манипулятора. Термовоздушная паяльная станция может включать в себя только фен или фен с паяльником. Есть паяльные станции, которые имеют в качестве манипулятора только паяльник. Обычно это те разновидности, которые называются индукционными. В обычных термовоздушных станциях нагрев паяльника происходит за счет керамического или схожего элемента, на который подается напряжение. Этот элемент передает температуру на жало. В индукционных паяльных станциях нагрев происходит за счет действия электромагнитного поля. Энергия сразу передается на жало.

Благодаря такому подходу удалось снизить инертность паяльной станции, повысить время отклика, а также повысить мощность при меньших габаритах. В тех изделиях, где содержатся теплоемкие элементы невозможно обойтись без индукционной стации, т. к. она способна в короткие сроки разогреть большие участки олова. В некоторых случаях даже термовоздушным феном этого сложно добиться. Индукционки стоят в несколько раз дороже обычных станций, но их эффективность гарантирует удовольствие и высокую точность при работе.

Инфракрасные паяльные станции являются отдельным подразделением. По внешнему виду они практически непохожи на два предыдущих вида. Они состоят из двух основных модулей:

  • головы или верхнего подогрева;
  • нижнего подогрева.

Нагрев в них происходит за счет инфракрасных элементов. Благодаря нижнему подогреву плата нагревается равномерно, что позволяет избежать деформации при извлечении или запайке определенных элементов. Чаще всего инфракрасные станции применяются для замены чипов с BGA пайкой. Они представляют собой микросхемы-кристаллы, которые фиксируются на плате с помощью специальных шариков припоя. Некоторые виды таких чипов возможно заменить обычной термовоздушной станцией, но качество будет страдать. Стоимость хорошей инфракрасной станции начинается от одной тысячи долларов.

Обратите внимание! Есть отдельный подвид инфракрасных станций, в которых инфракрасный элемент помещен в манипулятор, который напоминает фен. Такие изделия не получили широкого распространения и применяются редко.

Самостоятельная сборка

Два из перечисленных вида станций для пайки можно собрать самостоятельно. В большинстве случаев используются готовые модули, которые есть в продаже. При желании можно разработать собственную схему и собрать ее, но часто в этом нет необходимости, т. к. дешевле купить готовые компоненты.

Термовоздушная

Самая простая термовоздушная паяльная станция может быть собрана из обычного паяльника. Ниже будет приведена инструкция в фотографиях, как это можно сделать. Для всего процесса сборки потребуются такие компоненты:

  • паяльник с деревянной рукояткой;
  • аквариумный компрессор;
  • шуруповерт;
  • сверло;
  • медицинская капельница;
  • фольга;
  • часть антенны;
  • многожильный провод.

Процесс начинается с того, что необходимо разобрать паяльник. Откручивается винт и высвобождается жало.

Следующим шагом снимается рукоятка, которая понадобится позже. Откручиваются провода, которые соединяют питающий кабель с нагревательным элементом.

Провод вытаскивается из рукоятки и сбоку сверлится небольшое отверстие.

Через проделанное отверстие вставляется провод питания. Чтобы это было легче сделать, можно привязать его к куску проволоки и протянуть ей.

Теперь понадобится заготовленная ранее капельница. Ту часть, на которой располагается резинка, необходимо разрезать пополам, как показано на фото.

После этого оставшаяся часть с трубочкой вставляется в рукоятку, куда раньше приходил провод питания.

Соединение получается довольно надежным и герметичным. Далее к проводу питания, который был продет в просверленное отверстие, подключается нагревательный элемент, изъятый ранее.

Провода важно хорошо изолировать, чтобы не получить удар током. Нагревательный элемент устанавливается на свое место. После этого кусочком фольги обматываются отверстия в нагревательном элементе, которые предназначены для охлаждения, как показано на фото.

Чтобы фольга держалась на своем месте, ее необходимо зафиксировать медной проволокой, обмотав ее вокруг фольги.

Сопло, которое обеспечит направленный поток воздуха, делается из кусочка трубочки от антенны. Она просто вставляется на место жала, как показано на фото ниже.

Отверстие, через которое проходит провод питания, необходимо хорош герметизировать. Подойдет обычный герметик для этих целей. Далее производится подключение аквариумного компрессора ко второй части трубки от капельницы.

Такого результата будет вполне достаточно для работы с мелкими компонентами на платах. Мощность такого фена можно повысить, если сделать намотку нихромовой нити на нагревательный элемент, а также поставить компрессор с большей производительность. В паре с феном можно использовать обычный паяльник. Такие изделия всегда можно взять с собой.

Процесс сборки изделия с более сложным строением описан в видео ниже.

Инфракрасная

Инфракрасную станцию также вполне реально изготовить самостоятельно. Для этой цели понадобится:

  • паяльник;

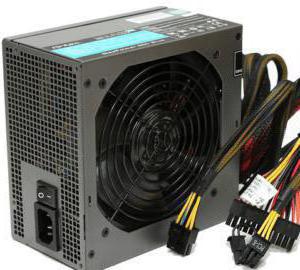

  • блок питания от ПК;
  • автомобильный прикуриватель.

Блок питания можно использовать старый. Понадобится только одна рабочая линия с напряжением в 12 вольт. Особой мощности не требуется. От паяльника понадобится только деревянная ручка. Ее можно использовать и от любого другого прибора или изготовить самостоятельно. Первым делом необходимо разобрать прикуриватель, чтобы добраться до нагревательного элемента, который находится внутри. На фото показано, как он выглядит.

Следующая задача заключается в том, чтобы закрепить ручку от прикуривателя на рукоятке от паяльника. Для этого можно воспользоваться клеем. Далее необходимо просверлить отверстие в ручке от прикуривателя, чтобы через отверстие можно было подвести питающие провода. Когда провода подведены, можно собрать модуль прикуривателя с керамической проставкой, как показано на фото ниже.

Закрепить всю конструкцию на рукоятке можно с помощью дополнительной металлической пластины. Когда все готов провода подключаются к блоку питания на вывод в 12 вольт. Готовый вариант мини-станции показан ниже на фото.

Станция получается компактной, поэтому ее легко транспортировать и можно запитать от любого источника, который способен выдать 12 вольт постоянного тока. Это может быть даже аккумулятор, поэтому станция получилась полностью автономной. Если собрать небольшой блок из литий-ионных аккумуляторов 18650 с преобразователем на 12 вольт и установить контроллер зарядки, то цены такой станции не будет.

Нагрев мини-станции происходит практически моментально, а максимальная температура может превышать 400 градусов. Выпайке поддаются небольшие элементы, например, конденсаторы и транзисторы, как видно на фото ниже.

Расстояние до платы при пайке должно быть не меньше 10 мм. Кроме миниатюрных SMD элементов, станция с легкостью справляется и с микросхемами в корпусах SOEC. На фото ниже видно прямое тому доказательство.

Также без особых сложностей можно выпаять и более крупные компоненты. Станцию можно немного доработать, чтобы получился удобный вариант для работы. Одним из модулей, который легко использовать дополнительно является диммер, как видно на фото ниже.

Его предназначением является возможность регулировка мощности паяльной станции. В качестве источника питания можно использовать не блок питания от ПК, а блок питания для светодиодной ленты, как видно на фото ниже. Его легко приобрести в любом магазине электротоваров. Общая мощность станции составляет примерно 50 Вт, сила тока, которая потребуется для ее работы достигает 6 ампер. Это стоит учитывать при выборе блока питания.

Минусом такой паяльной стации можно считать отсутствие контакта с элементом, который подвергается пайке. Из-за этого нет возможности убрать излишек припоя, а также невозможно поправить деталь, если она была спозициоинрована со смещением, а припой еще не остыл. Желательно предусмотреть отдельную кнопку включения на рукоятке, которая предотвратит перегревание прикуривателя. Во время работы такой станцией, необходимо держать манипулятор под углом в 90 градусов к элементу, который паяется. Это даст возможность воздействовать на него всей областью нагревателя равномерно.

Дополнительно для успешной пайки мелких элементов понадобится набор пинцетов. Их губки обязательно должны быть острыми, чтобы было легче захватывать миниатюрные компоненты. Кроме того, не обойтись без устройства, которое называется «третья рука». Есть множество его вариаций, но основное предназначение везде одинаковое. Оно заключается в удержании припаиваемых проводов или целых микросхем. Чтобы было легче рассмотреть мелкие компоненты, необходимо хорошее увеличительное стекло или микроскоп. Неотъемлемой частью инструментария мастера является хорошее освещение. Желательно, если оно будет основано на светодиодах, которые не имеют мерцания при работе. Во время пайки с использованием станции не обойтись без флюса. Это специальный раствор, который улучшает адгезию и очищает металл для пайки. Вариант инфракрасной паяльной станции с нижним подогревом также можно собрать самостоятельно. Об этом есть видео ниже.

Резюме

Как видно, собрать собственную паяльную станцию не так сложно, как может показаться. При этом затраты на такую паяльную станцию будут минимальными, а использовать ее можно везде. Если речь идет о профессиональном уровне проведения ремонтных работ, тогда есть смысл подумать о приобретении качественной заводской паяльной стации, которая имеет различные режимы работы и настройки. При обучении нет смысла в покупке дорогой паяльной станции, можно начать с дешевых вариантов паяльных станций. Если обучение будет проходить успешно и за это время не будет потеряно желание к работе, тогда можно задуматься о приобретении профессиональной паяльной станции.

Для радиолюбителя всегда бывает нужен термофен для пайки микросхем своими руками. В этой статье будут рассмотрены различные варианты сборок паяльных фенов.

Самоделки

Из китайского хлама

Можно сделать простейший паяльный фен своими руками из ненужных деталей, которые всегда имеются в хозяйстве.

Наиболее сложным в изготовлении узлом фена является металлический корпус с электронной начинкой. Схема управления собирается из таких деталей, как:

  • трансформатор на 50 Вт от выгоревшего светильника;
  • охладитель для продувки трансформатора;
  • микросхема серии LM;
  • переменный резистор, регулирующий обороты;
  • регулятор нагрева;
  • блок питания на 12 В с любого китайского устройства.

Для корпуса можно сделать своими руками ящичек из композитной панели, применяемой для обшивки вентфасада и куска ламината для основания корпуса.

Для информации. Чтобы получить прочные соединения стенок корпуса, первым делом нужно рассверлить отверстия меньшим сверлом, а потом большим. При сверлении тонкостенных деталей используют свёрла с заточкой цивенбор.

От корпуса идут провода к самому паяльнику, состоящему из двух элементов:

  • вентилятора-ветродуя;
  • нагревательного элемента.

Нагревательный элемент, как правило, включает в себя две параллельные спирали по 2,5-3 Ом. Они размещаются в специальной трубочке. Последняя в данном варианте представляет собой кусок отпиленного карниза, обугленного специально над газовой плитой. Для сборки паяльника также используются:

  • обычная бутылка из-под кефира;
  • хомут автомобильный;
  • термоизолирующая стеклоткань для прокладки между пластмассой и железом.

Перемещаемая струя воздуха от вентилятора нагревается, что используется для пайки.

В данном варианте сборки термофена потребуется только докупить единственную деталь – семисторный регулятор для освещения. Устройство получается полезным и абсолютно жизнеспособным, хоть и сделанным из ненужного хлама. Общие затраты не составят и 500 рублей.

Для информации. Нужно учитывать, что при использовании бутылки нестандартной формы придётся корректировать размеры резьбового соединения. Это касается и хомута для крепления вентилятора, длина которого зависит от габаритов используемого вентилятора.

Из плойки

По той же схеме на скорую руку можно собрать термофен из других деталей. Например, сама коробка может быть металлической, а начинка коробки может быть собрана из таких деталей, как:

  • трансформатор на 12 В;
  • вентилятор малой мощности;
  • диодный мост для вентилятора;
  • настроечный резистор для скорости работы вентилятора;
  • диммер на выключатель для регулировки температуры фена.

Трубка на сам паяльный фен берется от плойки, внутри нее на специальную пластину наматывается спираль. Если спираль будет подобрана не на 220 В, то подавать ток нужно с помощью регулятора температуры, не доводить до максимума, иначе сгорит устройство.

Вентилятор не должен быстро крутиться, чтобы спираль давала необходимый жар, и можно было паять. Процесс регулируется управлением скоростью оборотов мотора.

Важно! Для предотвращения замыкания витков нагревателя с корпусом вовнутрь стакана помещается свернутый в трубочку кусок слюды или миканита.

Из компьютерного кулера

Иногда срочно нужен термофен для пайки, а купить его негде, или просто времени не хватает ходить по магазинам.

Паяльное устройство можно соорудить на скорую руку из подручных средств, таких как:

  • компьютерный кулер;
  • горлышко от пластиковой бутылки;
  • универсальный блок питания для кулера;
  • паяльник без отверстий для охлаждения;
  • термоклей;
  • капельница;
  • аудиоштекер Jack на 6 мм;
  • изолента;
  • термоусадка;
  • провод;
  • ножницы.

Сборку начинают с удлинения проводов на кулере для подключения его к блоку питания. Для того чтобы воздух устремить в сторону паяльника, в торце кулера прорезают отверстие. На него приклеивают горлышко от пластиковой бутылки. С боку кулер закрывают вырезками, сделанными по форме его сторон из пластиковой крышки большого йогурта. После этого проверяется мощность потока ветра из приклеенного горлышка.

Система обдува с помощью изоленты закрепляется к рукоятке паяльника. Вместо жало паяльника устанавливается аудиоштекер. Медную проволоку накручивают на наконечник паяльника, чтобы фиксирующее кольцо сидело плотно. В итоге получается самодельный работоспособный фен.

Из дешевого паяльника «Все по 50»

Можно изготовить свой термофен на базе обычного фена для сушки волос. Делается это несложно из следующих деталей:

  • полиэтиленовая бутылка;
  • от фена нагревательный элемент с хорошим накалом и вентилятор;
  • литий-ионный аккумулятор от шуруповерта 18 В;
  • кнопка и разъем новые или б/у;
  • запчасти от фонарика.

Схема изготовления достаточно простая. Сначала отрезается пластиковая бутылка. Затем в горлышко вставляется паяльник по типу зажимного патрона, с обратной стороны пластиковой воронки – вентилятор.

Устройство удобно использовать при пайке деталей в микросхемах, гнезд мини USB. При его работе припой быстро начинает плавиться.

Затраты минимальные – только на покупку паяльника 50 рублей.

Из подержанного фена

Для того чтобы самостоятельно собрать паяльный фен, достаточно:

  • купить новую толстую спираль на 1 кВт и поддержанный фен на рынке;
  • подумать, как присоединить к нему трубочку с нихромовой спиралью внутри.

Сначала нужно разобрать фен для волос, взять из него мотор с диодным выпрямителем и тонкую слюду. Затем необходимо вставить нагревательный элемент в трубу, обязательно плохо проводящую тепло. Корпус фена для этого не подходит, так как пластмасса от высокой температуры может расплавиться.

Для информации. Можно использовать старую тонкую спираль фена. Но длина нагревательной детали должна быть рассчитана. Сопротивление спирали фена высчитывается по формуле R=U2/P, где P – мощность фена, U – питание 220 В.

В алюминиевой трубе размещают крестом плохо проводящие тепло пластинки, а на них – нихромовую спираль. Затем все это сверху покрывают тонкой пластинчатой слюдой, взятой из фена. Таким образом, спираль не будет соприкасаться с алюминием и «не замкнет».

Для информации. Спираль размещается в трубке так, чтобы близлежащая к вентилятору часть не нагревалась.

Соединение компонентов (фена и трубы) осуществляется с помощью резьбового цоколя большого диаметра от лампочки фирмы Максус. Размеры фена и данного цоколя друг к другу идеально подходят. К тому же цоколь лампочки выдерживает нужную температуру.

К нагревательному элементу подсоединяются провода в трубках из стекловолокна для подачи энергии. Изоляция проводов важна для предотвращения короткого замыкания.

Важно! Необходимо стараться, чтобы нигде ничего не перемыкало, и конструкция была достаточно герметичной.

Питание подается, как и в предыдущих вариантах сборки паяльных фенов, с трансформатора.

Важно! Для сборки паяльного фена необходимо владеть знаниями электротехнической безопасности. Потому что если что-то сделать не так, то как минимум собранное изделие может расплавиться, как максимум – произойти короткое замыкание.

Для изготовления паяльного фена можно выбрать простую схему на страничках интернета, применяемых вариантов очень много. С помощью самодельного устройства можно легко паять компоненты различных плат и микросхем.

Видео

Для ремонта различного рода техники требуется специальное оборудование, которое стоит не так уж и дешево. По этой причине, многие электронщики придумывают способы, как сделать своими руками паяльную станцию с феном. Оказывается, это приспособление можно соорудить из подручных средств. Особо сложного в этой процедуре ничего нет, а приведенные ниже рекомендации помогут определиться с оптимальным вариантом устройства.

Что это такое?

Сделанная станция с феном представляет собой специальное оборудование, которое может разогреваться до предельно высоких температур, что дает возможность моментально накалять металлические отводы. Приспособление имеет довольно простую конструкцию, позволяющую разобраться в агрегате начинающему электрику, не говоря уже о профессионалах.

Стоит отметить, что паяльные фены комбинируются совместно с другим оборудованием, которое дает возможность направлять инструмент максимально точно. Рассматриваемый агрегат относят к полупрофессиональным устройствам. Они могут выполнять ряд различных задач, независимо от уровня сложности.

Различия

Паяльные станции с феном своими руками сделанные, могут отличаться по некоторым параметрам. Среди них:

  • Размер рабочего жала.
  • Показатель мощности.
  • Производительность блока воздушного охлаждения.
  • Предельная рабочая температура.

От указанных показателей зависит качество работы приспособления, поэтому им необходимо уделить особое внимание.

Конструкция

Рассматриваемые агрегаты позволяют расплавлять пластик и металлы с относительно низкой температурой плавления. Размягчение материалов осуществляется путем обдува горячим нагреваемым специальной спиралью. В качестве основного рабочего элемента подойдут различные аналоги, имеющие общее строение. Например, самодельная паяльная станция с феном Lukey состоит из следующих деталей:

  • Корпусная часть.
  • Нагревательный элемент.
  • Воздушный нагнетатель.
  • Рукоятка.
  • Выключатель.

Некоторые вариации оснащаются индикатором и регулятором степени нагрева, а также специальными насадками, дающими возможность реализовывать специфические работы различной степени сложности.

Как сделать паяльную станцию с феном своими руками из подручных средств?

В качестве корпуса можно использовать негодные или ненужные устройства и стальную трубку. В процессе основание будет нагреваться до максимально возможной температуры. Для работы с ним следует обмотать трубку термически устойчивым материалом.

Основой для самодельного оборудования послужит бытовой фен, в роли нагревательного элемента выступает спираль. Постоянный поток воздуха обеспечивает небольшой вентилятор, прикрепленный к рукояти. Спираль изготавливается из которая закручивается с малым шагом между витками. В качестве основания подойдет металл с низким показателем теплопроводности. Наматывая спираль, следите за тем, чтобы несколько сантиметров на основании оставались свободными. Эту часть отделывают жаропрочной тканью для возможности удержания приспособления в руках. Сопло лучше соорудить из керамики или фарфора, а увеличение КПД можно добиться путем оборудования термической защиты.

Безопасность

После завершения сборки паяльной станции с феном своими руками, конструкция будет иметь конфигурацию пистолета. Для удобства пользования его можно прикрепить к специальному держателю. По требованиям безопасности все необходимо заизолировать. На завершающем этапе монтируют выключатель и подсоединяют сетевой провод. Затем приступают к тестированию приспособления. При соблюдении техники безопасности и правил сборки, конструкцию соорудить самостоятельно не составит особого труда.

Разновидности

Как с феном? Прежде всего, нужно помнить, что данное оборудование подразделяется на два вида:

  1. Турбинные модели, в которых за перемещение воздуха отвечает электрический мотор. При этом создается мощный поток.
  2. Компрессорные варианты. Такие механизмы собираются на основе компрессоров, воздушный поток в них целенаправленнее.

По принципу действия оба типа идентичны и ничем не отличаются.

Аналог из паяльника

Как вариант, для корпуса паяльной станции с феном своими руками, можно использовать старый паяльник. Сначала необходимо вынуть все его внутренности. Соблюдайте осторожность, чтобы ничего не повредить. Кроме того, понадобится галогенная лампа на 2 кВт, из которой получится кварцевый изолятор.

При помощи резца по стеклу обрезаются концы, на получившуюся трубку с одной стороны надевают технологический наконечник, в котором проделывается гнездо под нагреватель. В качестве последнего элемента применяют нихромовую пластину, толщиной не более 0,7 мм.

При изготовлении своими паяльной станции с феном, следует придерживаться определенной последовательности:

  • Кварцевый изолятор аккуратно внедряют в спираль.
  • Для уменьшения нагрева прибора, изолятор обматывают фольгой.
  • Нагревательный элемент монтируется в корпус и фиксируется посредством провода со стороны рукоятки.
  • Туда же помещается подготовленный блок, предварительно обмотанный асбестовым шнуром (для удобства и надежности посадки в гнездо).
  • Шланг подачи воздуха, располагается в ручке, подключается к компрессору.


Пожалуйста, поделитесь этим материалом в социальных сетях, если он оказался полезен!
